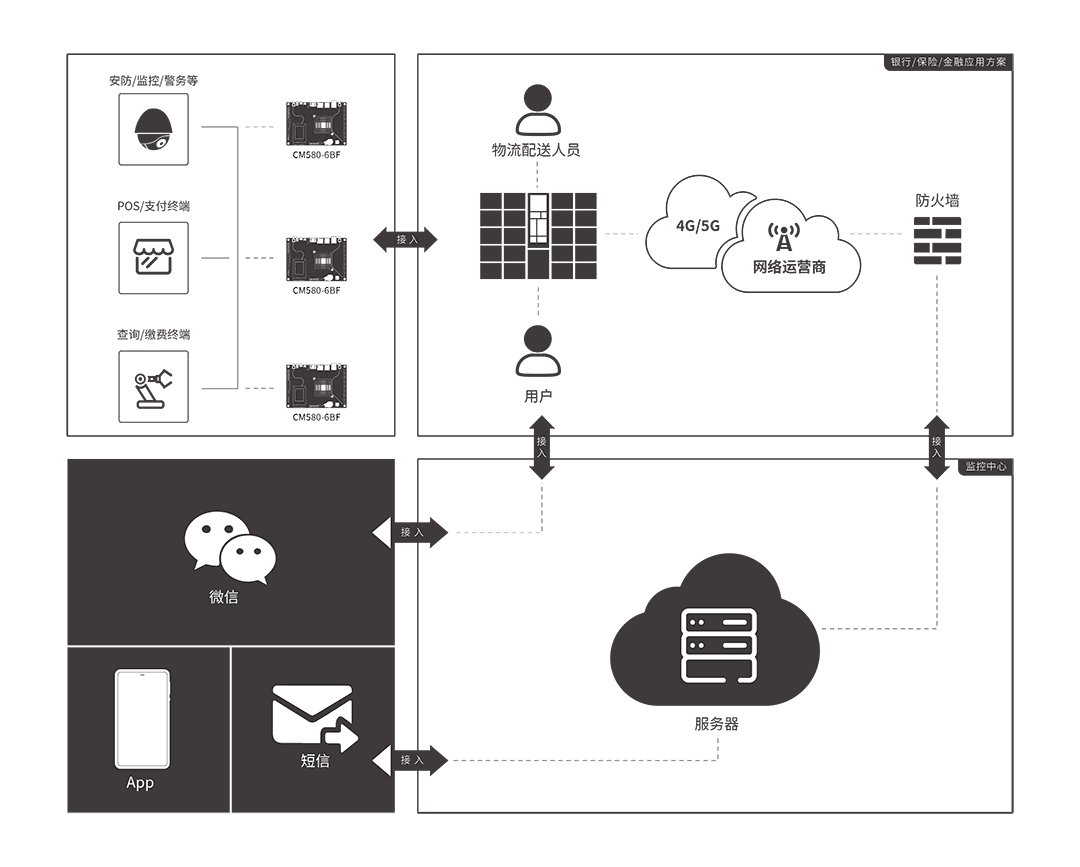

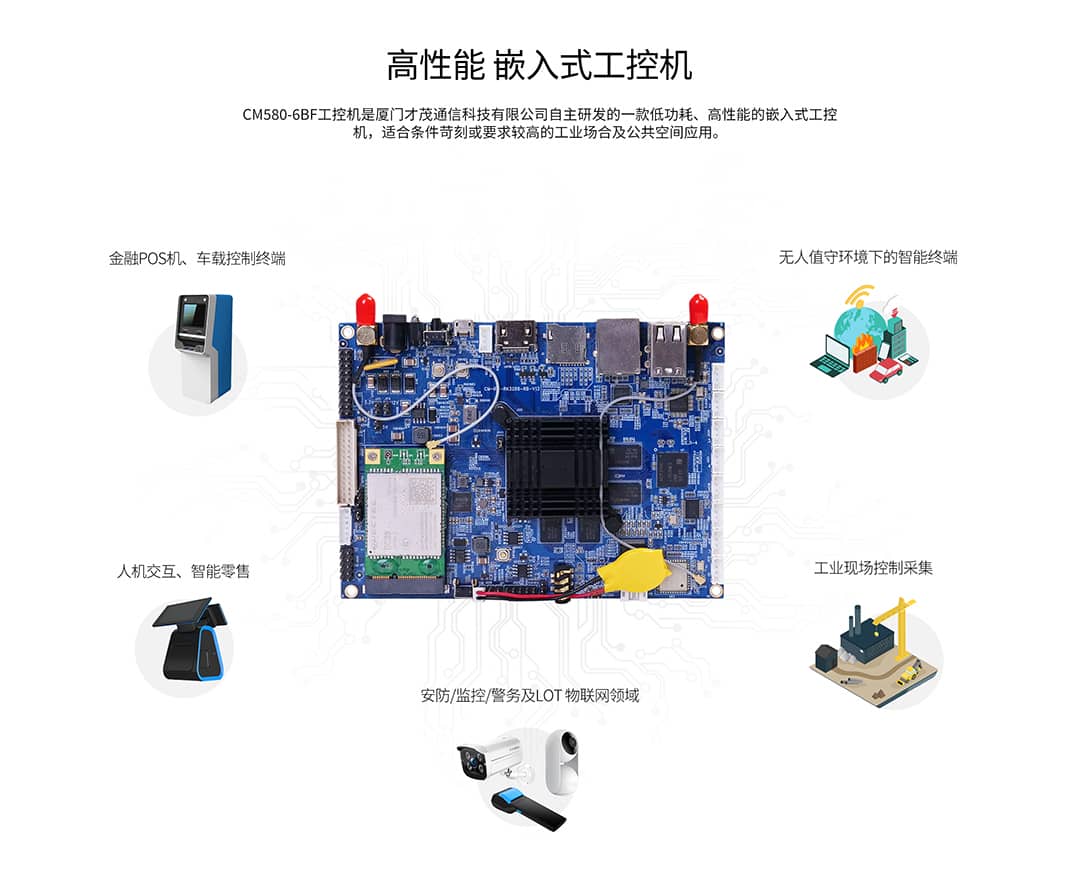

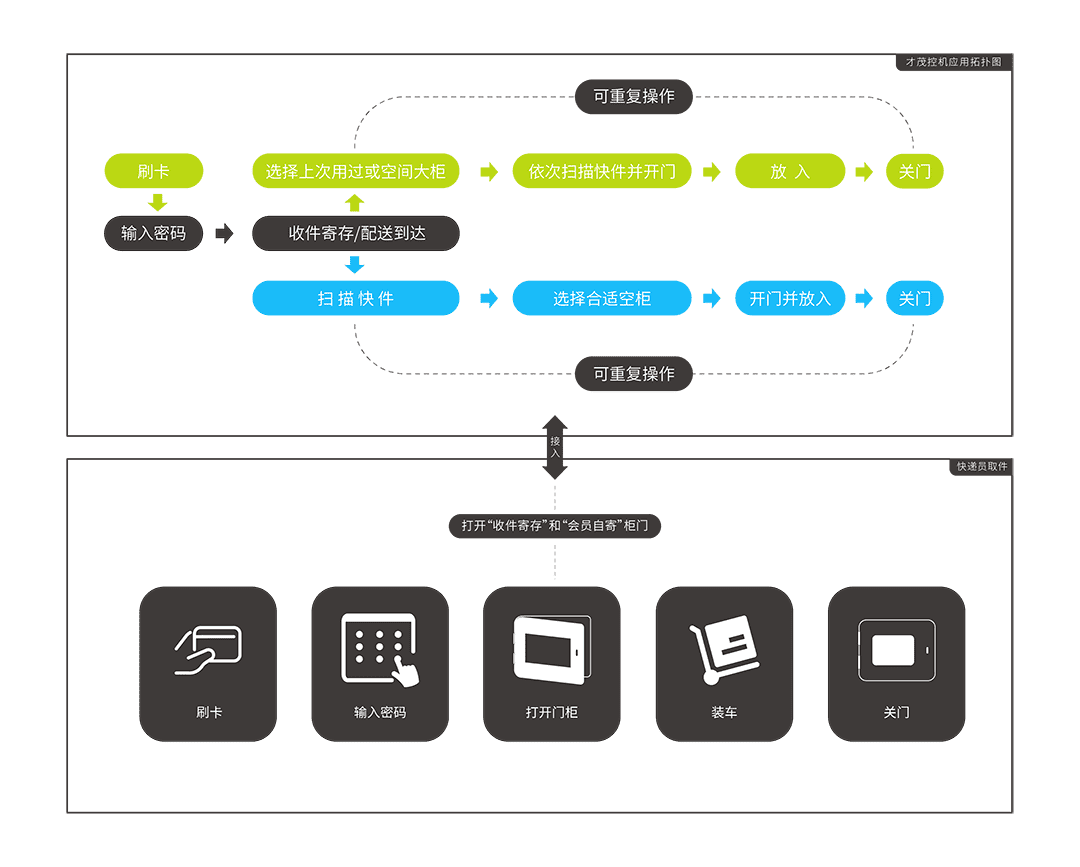

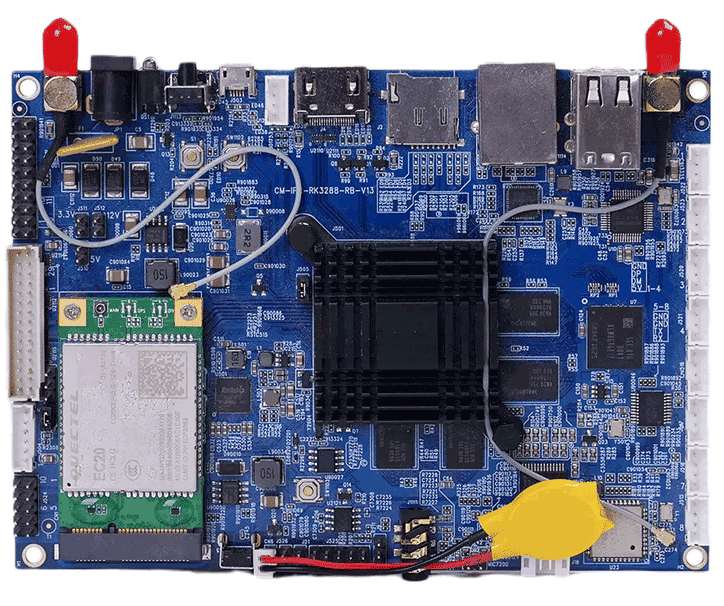

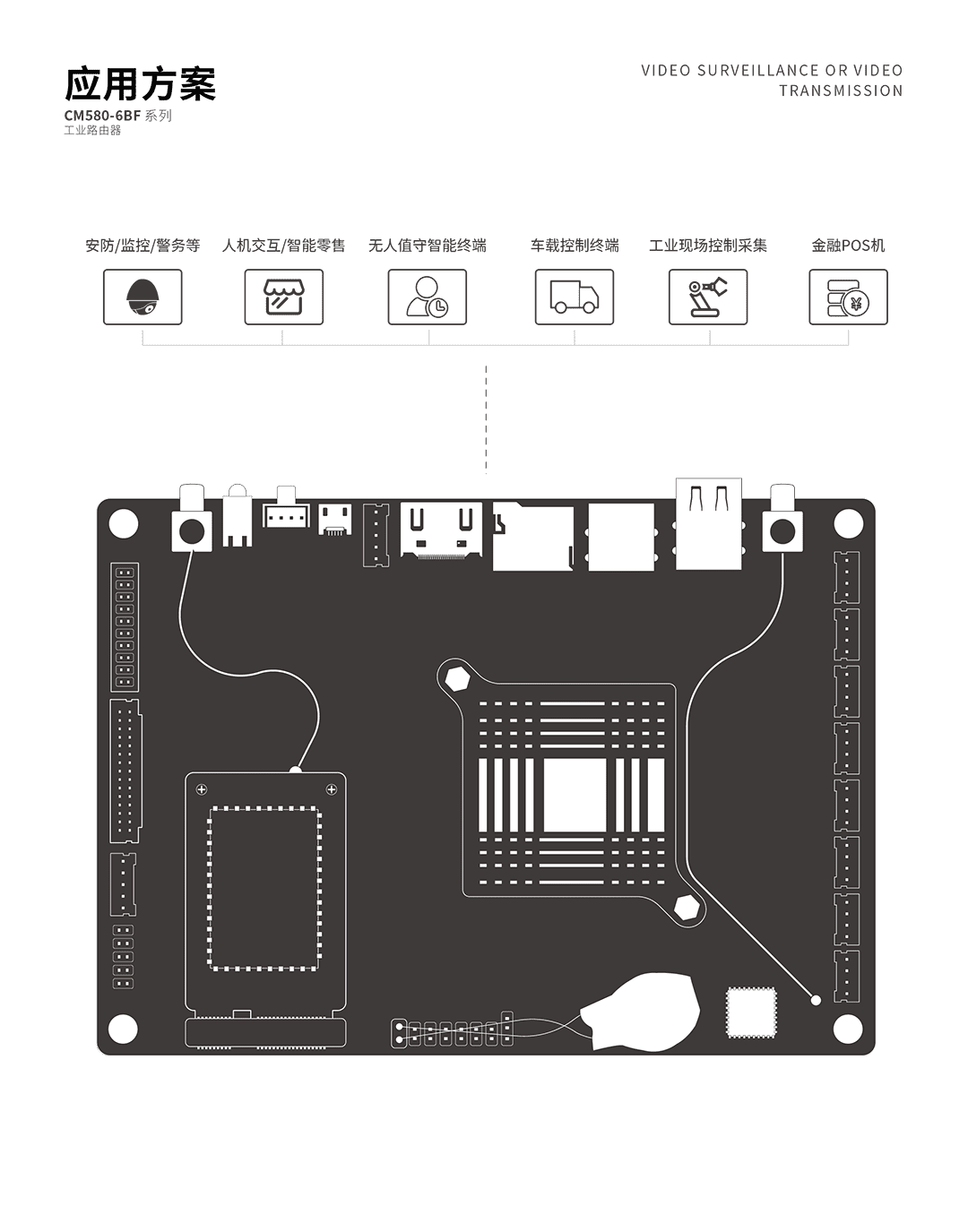

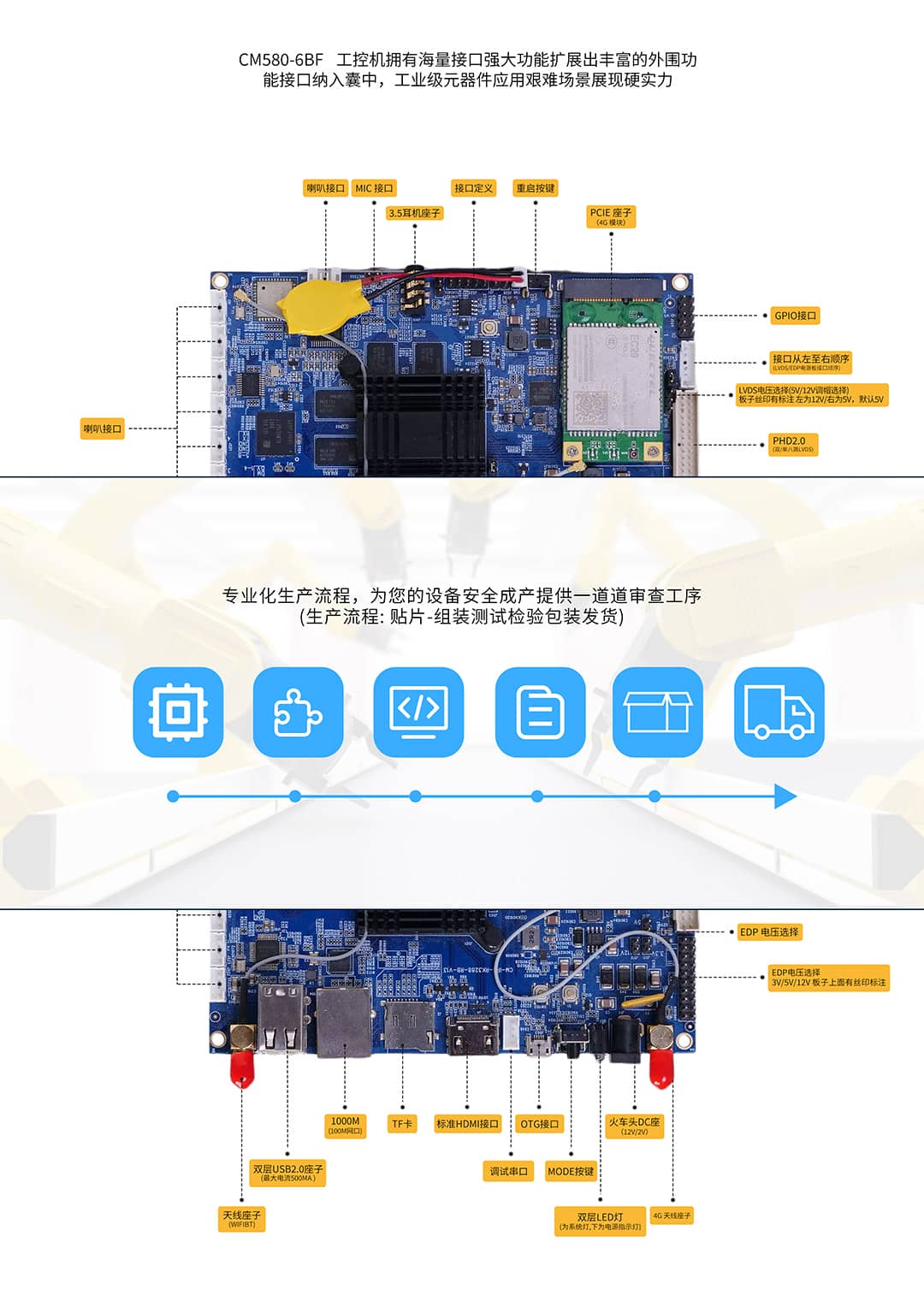

CM580-6BF 工控機主板

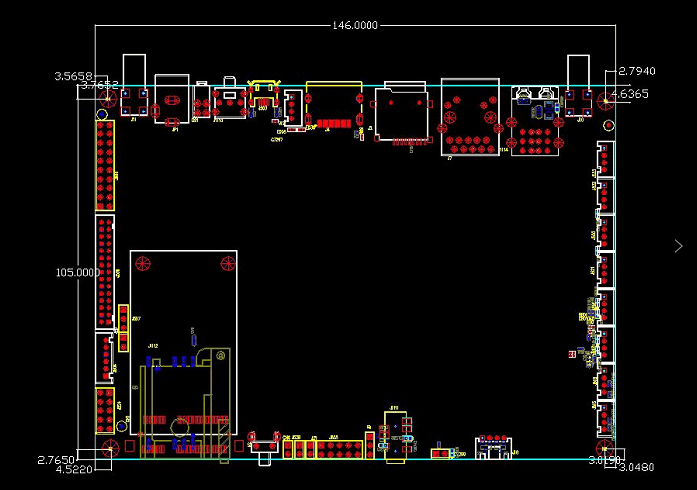

硬件設計

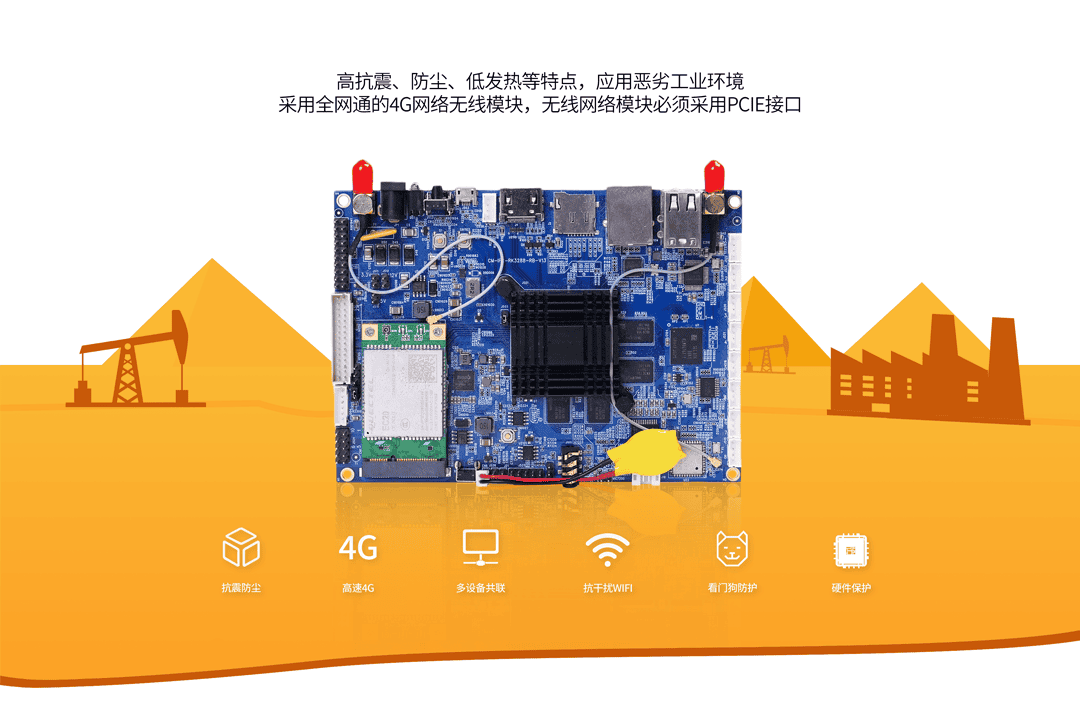

具有高抗震、防塵、發熱量低等特點，適合惡劣工業環境應用

強化電路板

PCB 遵循 20H 和 3W 原則，同時電路板采用生益材質生產，確保板材的穩定可靠

工業級元器件

整機元器件采用嚴格篩選的工業級元器件來生產

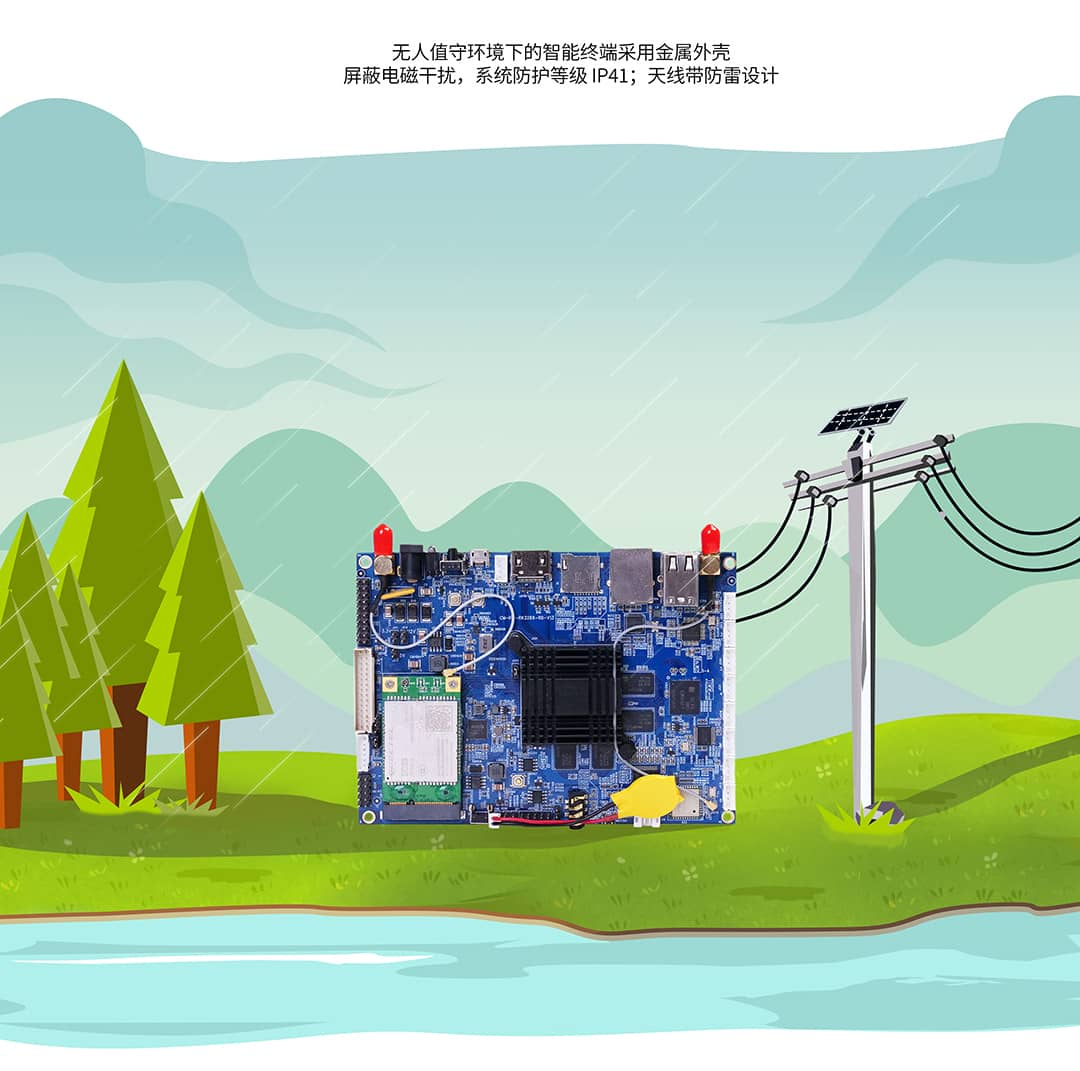

抗干擾設計

采用金屬外殼，屏蔽電磁干擾，系統防護等級 IP41；天線帶防雷設計；

CPU

RK3288  SoC Cortex-A17 Quad Core @ 1.6GHz Max

內存

DDR3默認2GB（可擴展）

存儲器

EMMC 默認8GB（可擴展）

電源接口

12V DC，4A，具有防雷功能，過壓過流保護，防反接保護

LED

1 路電源燈，1 路系統運行狀態燈

KEY

RESET 按鍵，MODE 按鍵

USB

7個USB端口，其中3個為USB三層A型母座，另外4個為PH2.0x4P插座,輸出電流500mA，1路OTG。均符合USB 2.0規范，具有過流保護功能。

GPIO接口

4個GPIO口，采用彎腳5PIN3.5mm接線端子插座，詳見引腳定義

Audio

1 路 3.5mm 耳機，2 路雙15瓦功放喇叭輸出，1 路 MIC

SIM

1 路 Micro SIM

天線接口

1 路 wifi 天線，1 路 4G 天線

串口

4 路 RS232 串口，1 路 RS485 串口

IO 接口

6 路外接 GPIO 口。2 路 I2C 接口

網絡

采用全網通的4G網絡無線模塊，無線網絡模塊必須采用pcie接口。

RJ45

1 路 10M/100M/1000M bps

WiFi&藍牙（預留）

1路板載2.4G WiFi，帶熱點功能，802.11 b/g/n，BT4.0

TF卡

支持8G/16G/32G/64G/128G存儲擴展功能

RTC

定時開關機功能

EDP

1路EDP輸出，輸出1080P視頻

HDIM接口

標準HDMI接口，支持 1080P@60Hz,4K*2K@60Hz 輸出

LVDS

1路LVDS，輸出1080P視頻，可直接驅動50/60Hz液晶屏

圖像引擎

支持 OPENGL ES1.1/2.0/3.0, OPEN VG1.1, OPENCL, Directx1

支持 4K、H.265 硬解碼

實時時鐘

外接電池，支持定時開關機

看門狗

支持軟件看門狗，系統異常，自動重啟

工作溫度

-20 oC ~+70oC

儲存溫度

-40 oC ~+80oC

相對濕度

95%(無凝露)

CM580-6BF

RK3288

Android7.1.2/Linux

支持

LVDS、HDMI

可選
